8С-8

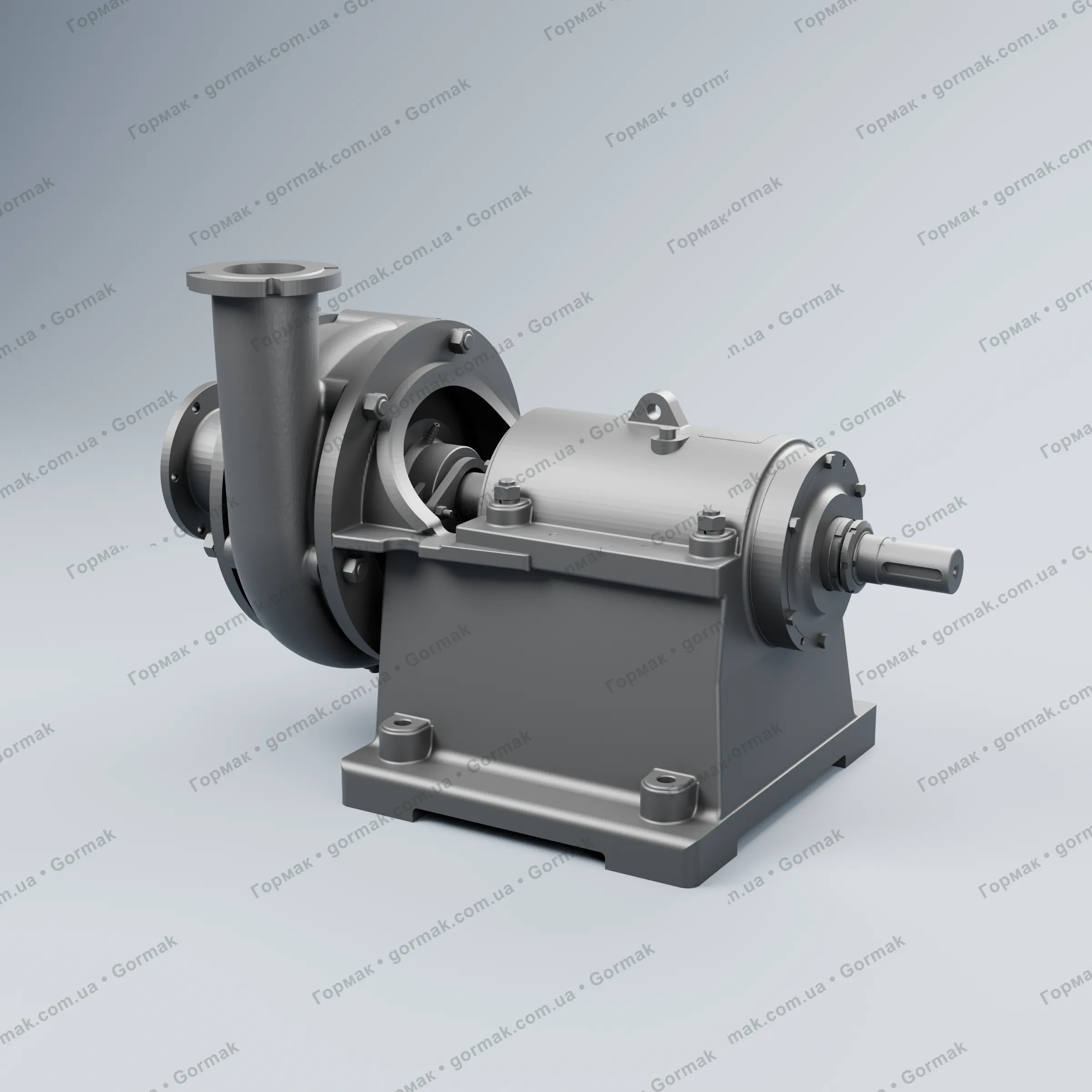

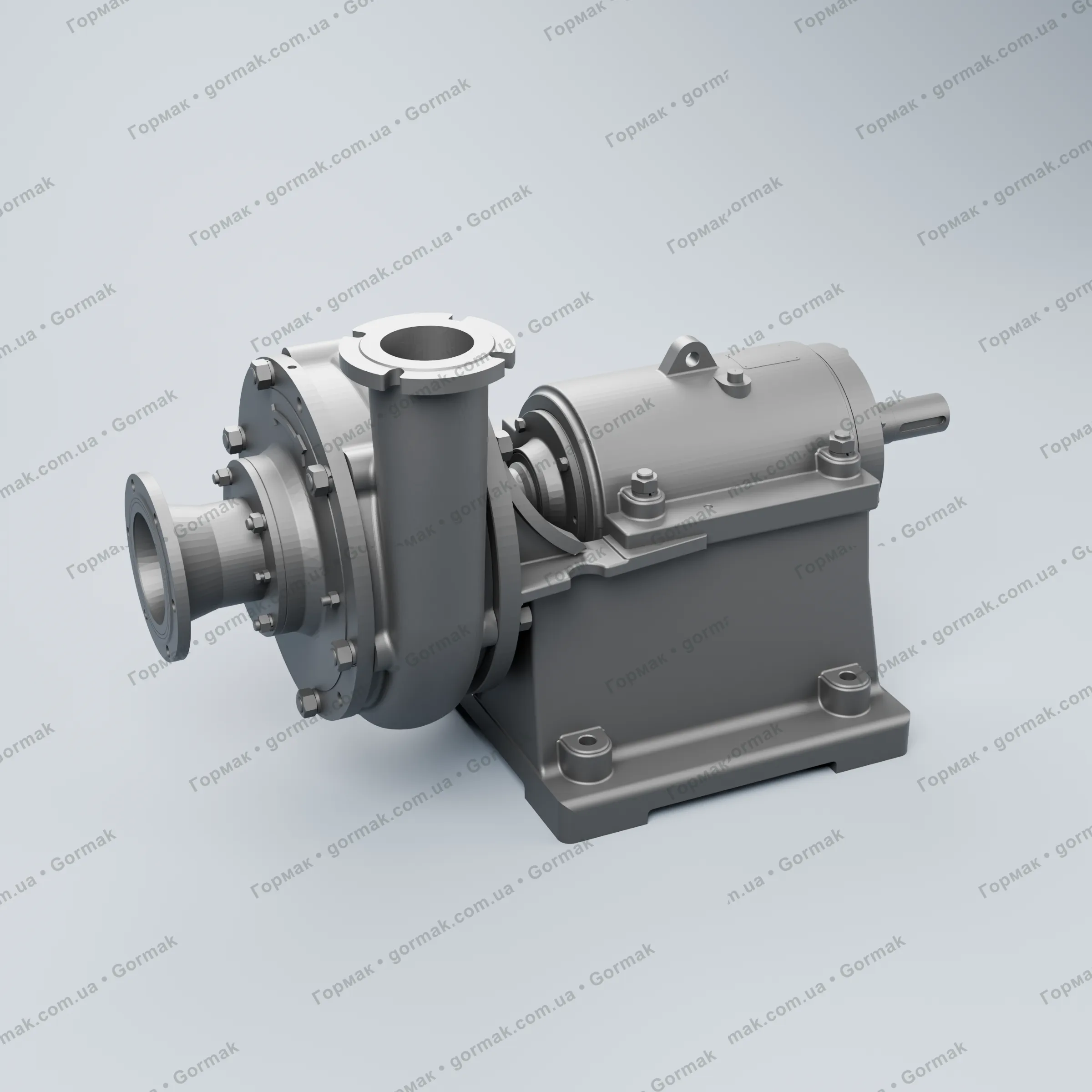

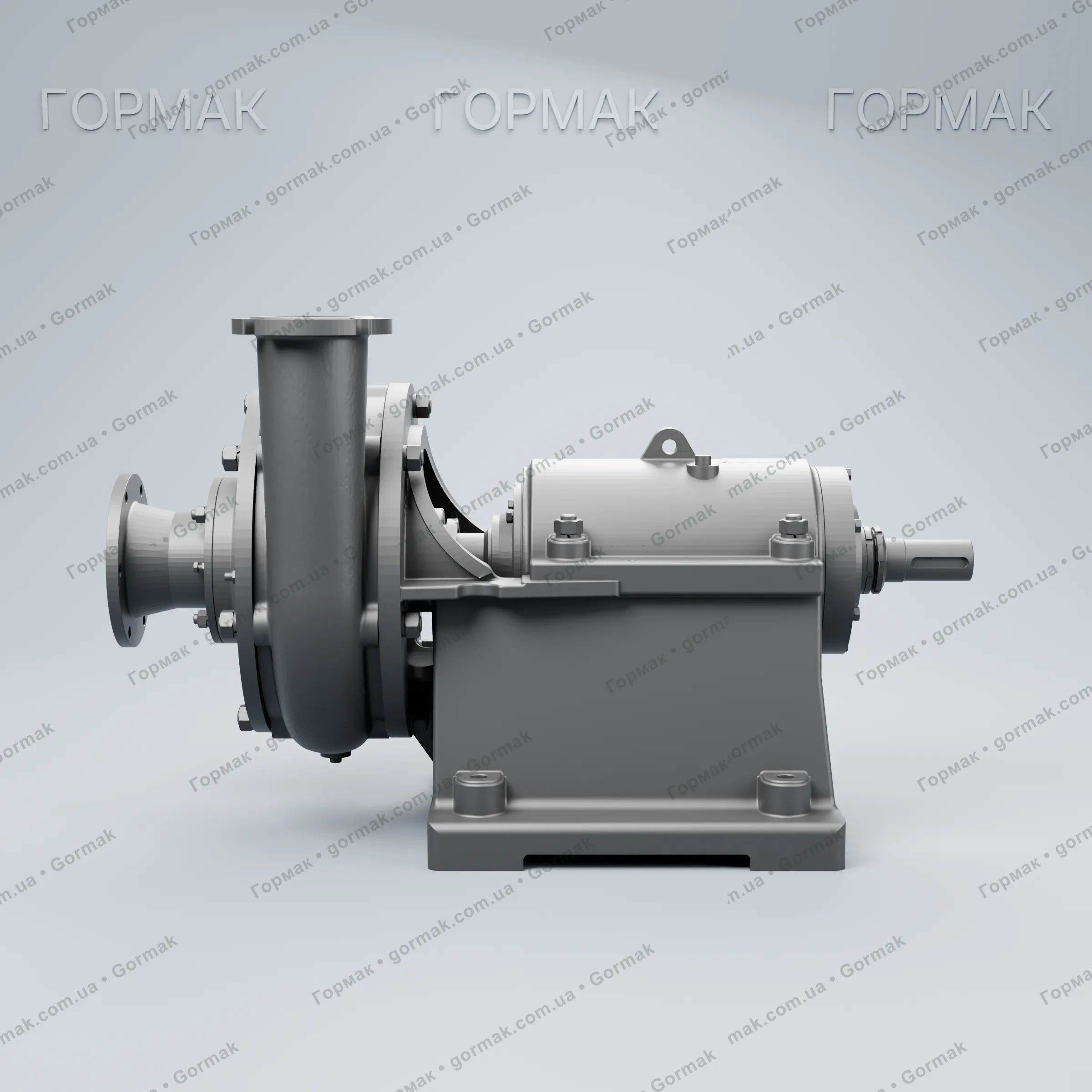

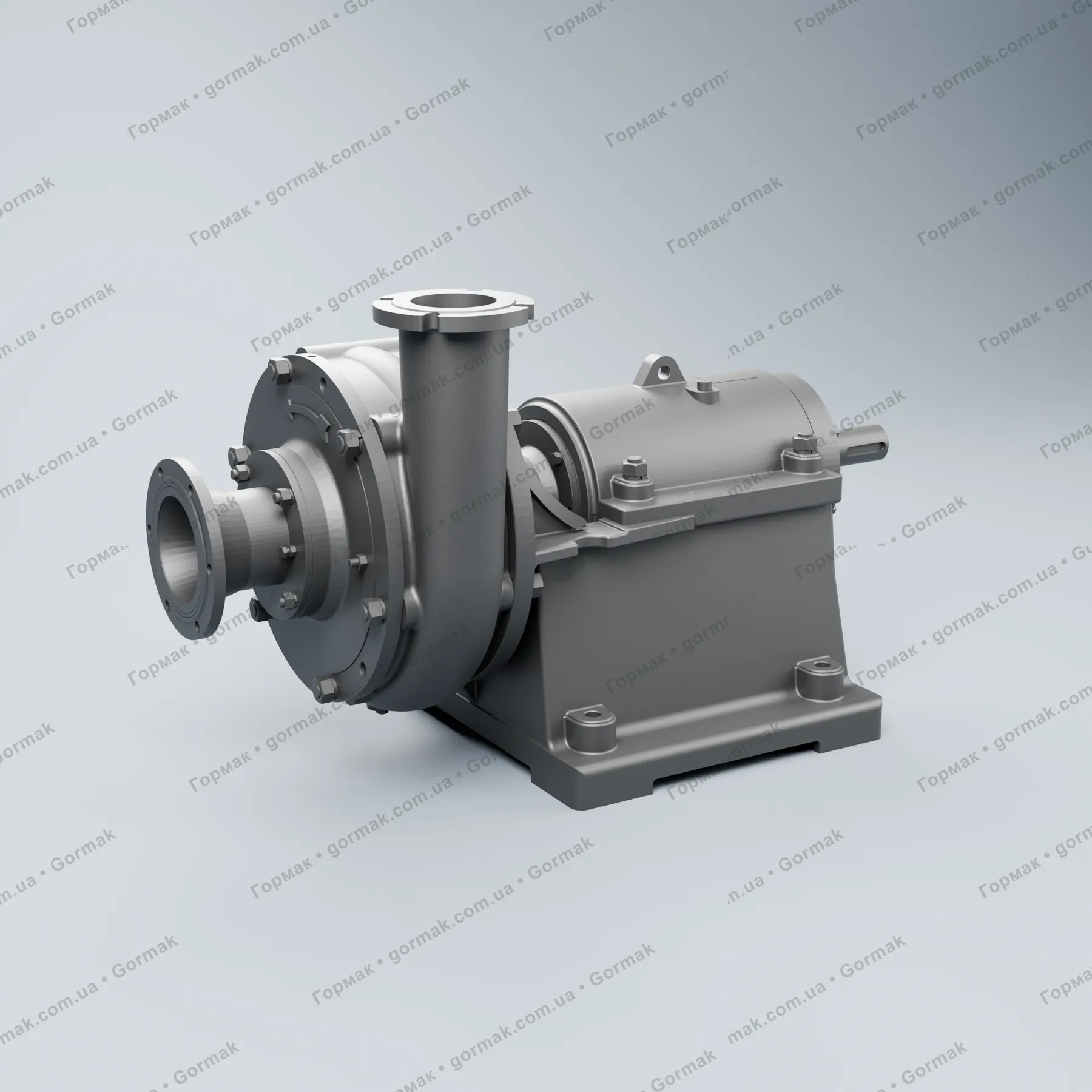

Суспензійний насос 8С-8
Насос 8С-8 призначений для перекачування магнетитових суспензій щільністю до 2200 кг/м³ з максимальною крупністю твердих частинок до 20 мм.
Нормальна робота насоса забезпечується під час перекачування нейтральної (pH = 6…8) рідини з температурою не більше 60 °C.
Технічні умови та дозвіл на застосування
Виготовляється в Україні на підприємстві ГОРМАК згідно з
ТУ У 28.1-38164000-003:2013НАСОСИ І АГРЕГАТИ ЕЛЕКТРОНАСОСНІ НА ЇХ ОСНОВІ
Підприємство має дозвіл № 0027.21.94 Державної служби України з питань праці на застосування насосів та агрегатів на їх основі, виготовлених згідно з цими технічними умовами.
Технічні характеристики
| Параметр | Од. | Значення |
|---|---|---|
| Подача | м³/год | 360 |
| Напір | м | 42 |
| ККД, не менше | % | 64 |
| Рекомендована потужність електродвигуна, не більше | кВт | 160 |
| Частота обертання | об/хв | 1000 |
| Діаметр робочого колеса | мм | 545 |
| Діаметр всмоктувального патрубка | мм | 200 |
| Діаметр нагнітального патрубка | мм | 150 |
| Габаритні розміри (Д × Ш × В) | мм | 1160 × 610 × 590 |
| Маса, не більше | кг | 1520 |
| Щільність суспензії, до | кг/м³ | 2200 |
| Максимальний розмір твердих частинок | мм | 20 |
| Показник pH | — | 6–8 |
| Температура середовища | °C | до 60 |
Запчастини
| № | Найменування | Креслення |
|---|---|---|
| 1 | Колесо робоче | П. 4880.02.000 АБ-II |
| 2 | Станина у зборі | П. 4880.03.000 |
| 3 | Кришка передня | П. 4880.00.001 |
| 4 | Корпус спіральний | П. 4880.00.002 |
| 5 | Броня передня | П. 4880.00.003 |
| 6 | Броня задня | П. 4880.00.004 |
| 7 | Кільце самоуплотнююче | П. 4880.00.008 |
| 8 | Роликопідшипник № 6-366322 Л1 | |
| 9 | Шарикопідшипник № 3622 — МПЗ — № 22322 АСМW33 |
